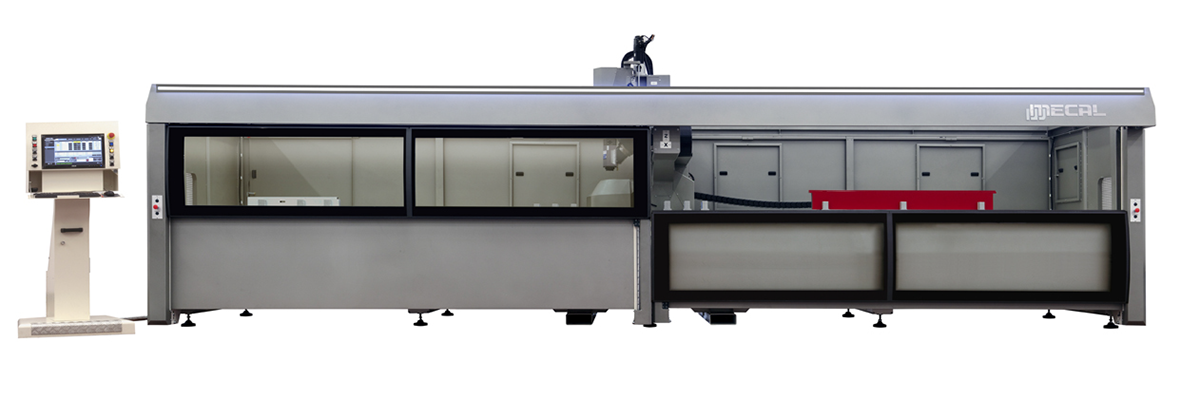

MECAL

Технически характеристики

Предназначен за обработка алуминиеви ,PVC и стоманени профили

5 CNC управлявани оси (X, Y, Z, C, B)

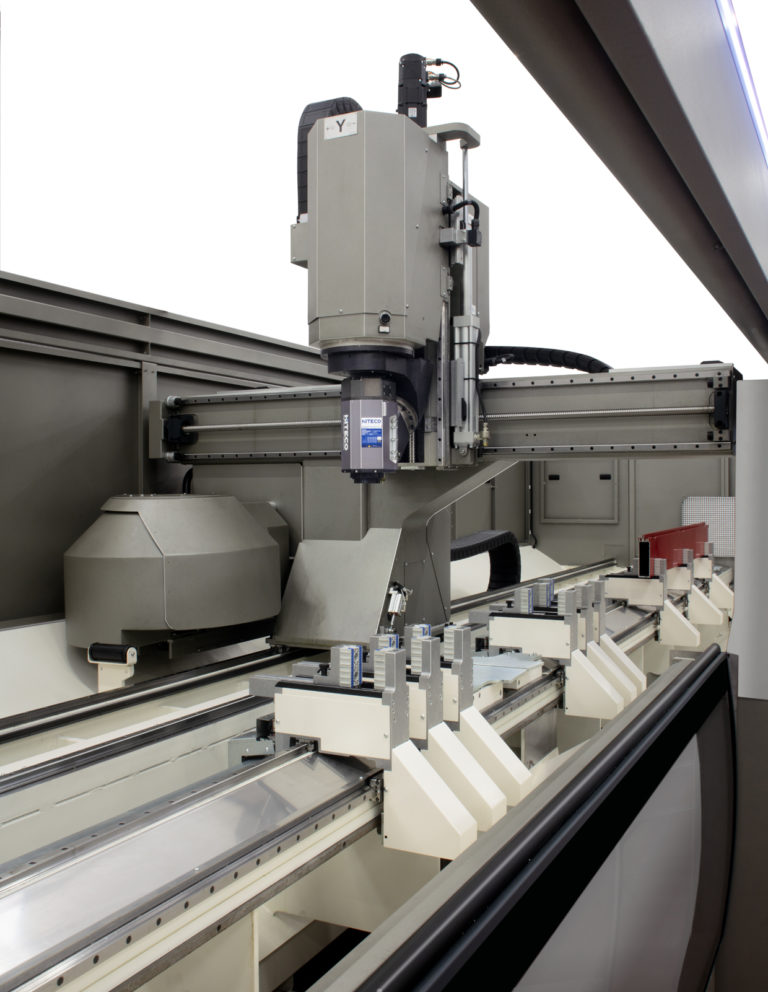

3 NC-контролирани оси (X, Y, Z) осигуряват движението на подвижната глава

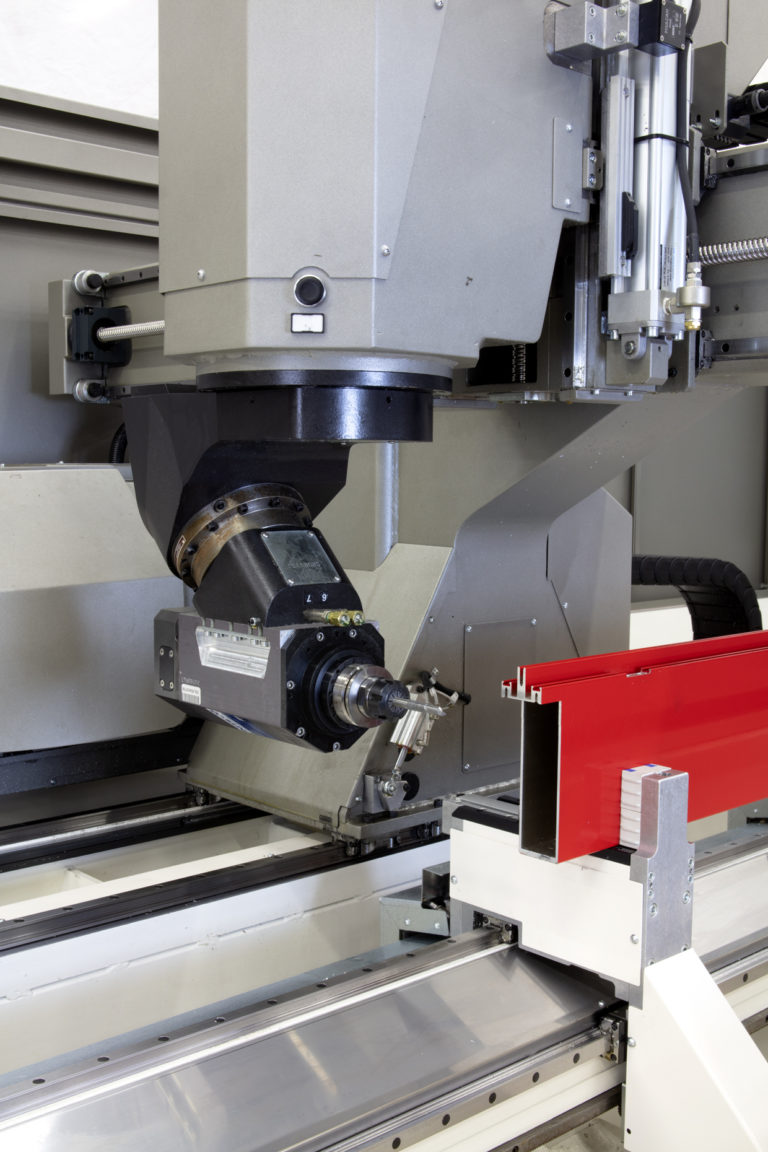

2 NC-контролирани оси (C, B), принадлежат на фрезовата глава (JQX 85)

Надлъжен ход ( X) = 7580 mm

Ход по Y = 1450mm

Ход по Z = 470mm

Ос С ±320°

Ос В ±185°

MDT (Модул за рязане). Това е система за получаване на множество детайли от един профилен прът. Използваните менгемета са независимо моторизирани. Очаква се всяко парче, което ще се реже, да бъде задържано от поне два менгемета. След като рязането е направено, получената заготовка се премества автоматично по надлъжната ос на машината, докато достигне определена позиция.

Възможност за обработка на профила от пет страни чрез специални аксесoари

Може да се извърши фрезоване с линейна и кръгова интерполация в двумерни равнини

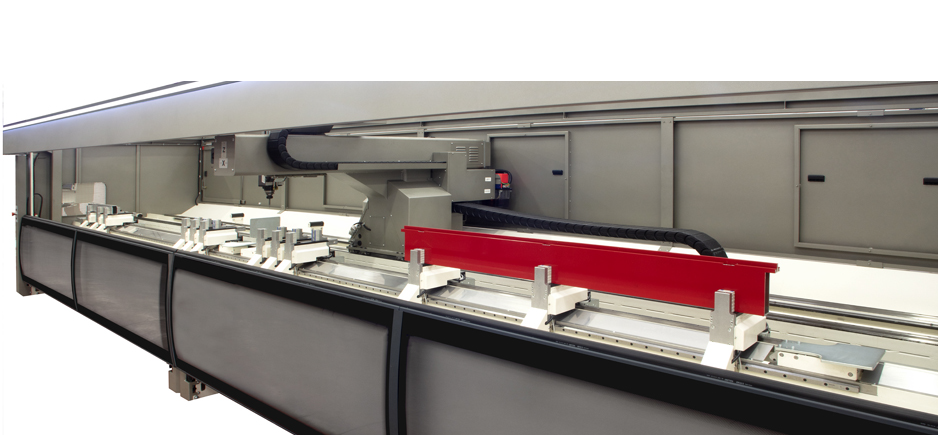

Работната маса с 8 пневматични стяги, разполага с система  за независимо автоматично позициониране на наличните стяги

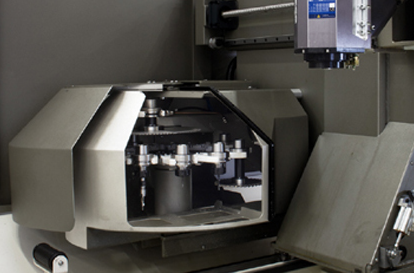

Магазин за 12 инструмента разположен върху подвижната колона

Автоматична смяна на инструмента

С помощта на дискова фреза е възможно да се работи от двете страни в края на профила

Хардуер и софтуер:

Дисплей TFT-LCD 18,5 ”

Операционна система Windows, Лиценз MS Windows 10 ‐IoT

Софтуер за управление на машината на няколко езика включително български

3D графичен софтуер на Mecal на български език

Електромотор с въздушно охлаждане 8,5kW, 24000об/мин

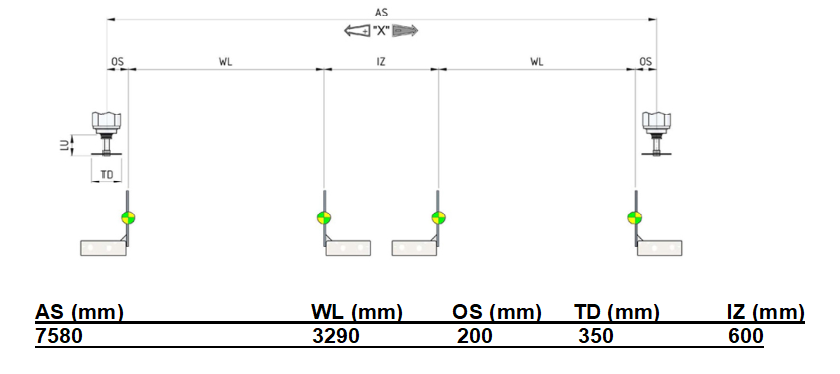

Четири упора управлявани пневматично, което позволява машината да се раздели на две независими работни зони

Максимална скорост на движение по Х- 130м/мин

Максимална скорост на движение по Y- 70м/мин

Максимална скорост на движение по Z- 50м/мин

Опции:

Автоматично устройство за измерване дължината на профила

Допълнителна стяга (максимум 12 бр в машината)

Бар-код скенер

Интерфейс за импортиране на файлове (XML) и експортиране на файлове (CSV, Log)

Лентов транспортьор за отвеждане на отпадъците

Система за измерване дължината на инструмента
